你的位置:首页 > 新闻动态 > 产品新闻

化工厂房防腐表面处理的标准

2019-10-16 20:38:34      点击:
化工厂房防腐时需要表面处理,处理的相应的标准本文具体说明如下:
判断在表面处理的程度时,我们要引用到很多的标准。在实际工作中经常会遇到的表面处理标准主要有:

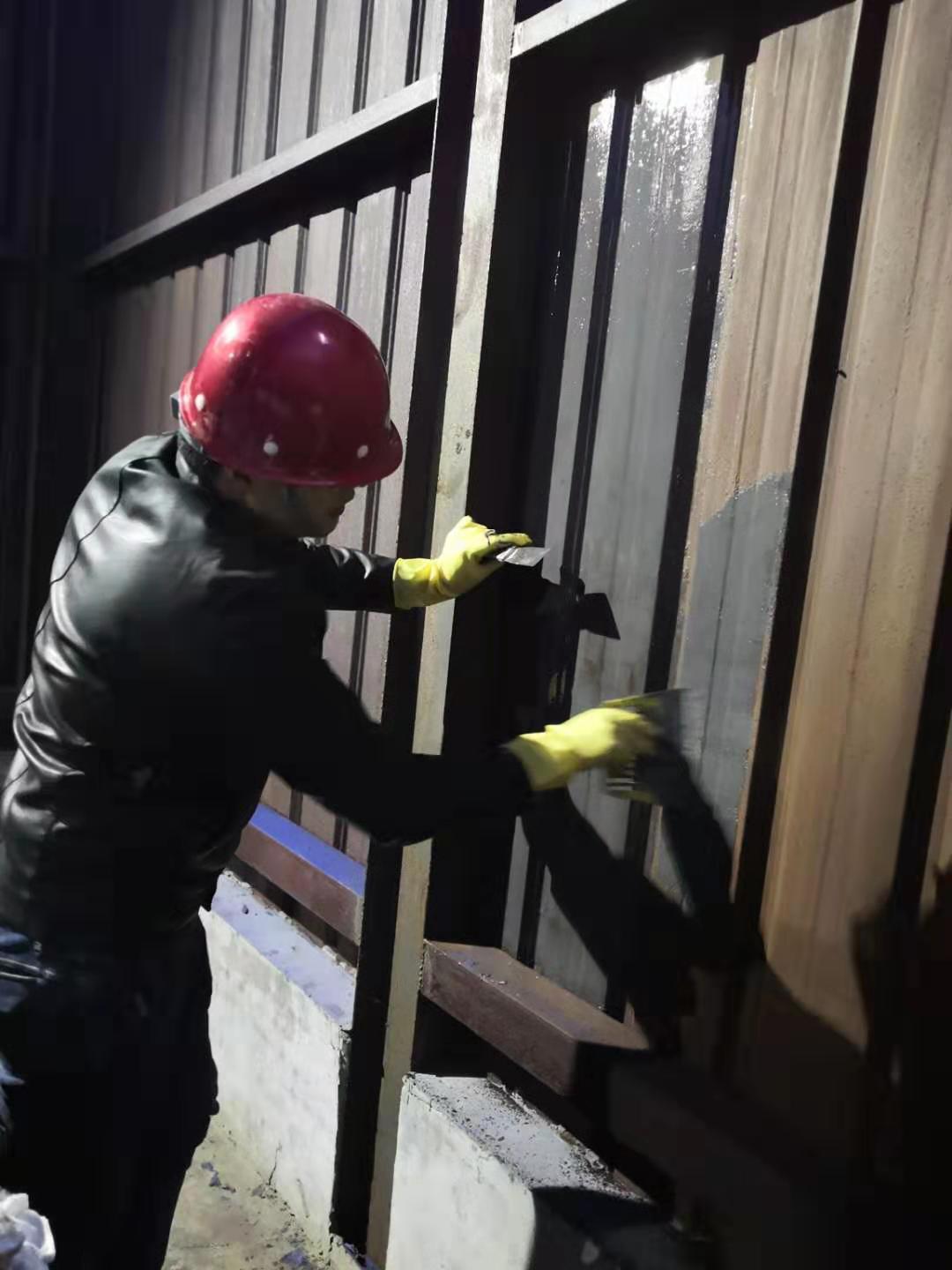

化工厂房防腐
(1) GB 8923-88
(2) ISO 8501-1:1988
(3) SIS 055900:1967
(4) SSPC/NACE
GB8923-88是我国的国家标准,ISO8501则是现在普遍采用的国际标准,SIS 055900是世界上最早的影响也最大的标准。美国由于科技力量的强大,SSPC/NACE是他们使用的主要标准而不使用ISO国际标准,并且随着NACE在全球推广涂装检查培训认证,以及很多钢结构设计机构使用这一标准,因此在中国SSPC/NACE标准也经常会遇到。
表面处理中影响最大的标准是瑞典标准SIS 05 5900 1967,该标准最早由瑞典腐蚀研究所、美国测试和材料协会(ASTM)和钢结构涂装协会(SSPC)联合制定。其它国家的标准,比如德国DIN 55928、丹麦DS 2019等都是在此基础上建立起来的。瑞典标准现在已经与国际标准ISO 8501-1:1988合并且由后者取代。标准中的照片和定义、描述得到了最大程度的保留。
中国的国家标准GB8923等效采用于ISO8501-1:1988,因此在本这里将不再作更多介绍。
ISO 8501-1:1988是目测评定钢材锈蚀等级和表面处理等级的依据,它包括了28张彩色照片和相应的文字说明。其中24张照片来自原瑞典标准,另外4张来自于原德国标准DIN 55928的第四部分,附录1(1978年8月),“有机涂层防止钢结构的腐蚀,表面预处理及检测,照片标准。”ISO8501-1采用了原瑞典标准的主要内容,其主要理由是:
(1) SIS 05 5900已经得到了全世界的认可和广泛应用
(2) 摄制一套全新的照片花费太高,而且不一定会有实质性改进
(3) 在已建立的这个腐蚀标准等级体系有关的,以前和现有文件,在将来可以不做修改而毫不混淆地继续使用
化工厂房防腐表面处理
ISO8501的这一部分比SIS055900早期版本适用范围稍有扩大,它包括除了氧化皮和铁锈以外还残存粘着的油漆和其他异物的钢材表面。
ISO 8501-1:1988将未涂装过的钢材表面原始程度按氧化皮覆盖程度和锈蚀程度分为四个等级,分别以A、B、C、D表示,并有相应的照片对照。
A 大面积复盖粘着的氧化皮,而几乎没有铁锈的钢材表面
B 已开始锈蚀,且氧化皮已开始剥落的钢材表面
C 氧化皮已因为锈蚀而剥落或者可以刮除,但在正常视力观察下仅见到少量点蚀的钢材表面
D 氧化皮已因锈蚀而剥离,在正常视力观察下,已可见普遍发生点蚀的钢材表面
ISO 8501对于预处理的方法和除锈程度的若干等级由除锈作业之后表面状态的方案描述以及典型样板照片共同定义。每一预处理等级都标有和所采用的清理方法类别相对应的字母“Sa”、“St”或“F1”。如果字母后面有阿拉伯数字,则它表示清除氧化皮、铁锈和原有涂层的程度。照片标有除锈前原有锈蚀等级和预处理等级的符号,如BSa2 ½ ,表示锈蚀等为B级的钢板喷射处理到Sa2 ½ 级。
有14张照片,A Sa2 ½到D Sa3,它们是表示用含有石英砂的磨料进行干法喷射清理后的钢材表面状况。许多国家禁止在密闭的地方使用含有石英砂的磨料,除非严格控制条件。因此,其它类型和其它颜色的磨料常常用于干法喷射清理。这些磨料可能使钢材表面具有不同的外观,即使经过仔细清理之后仍是如此。
在标准中没有ASa1、ASt2和ASt3的照片,因为这些预处理等级是不能实现的,现有的照片已足以表示其特征。
在标准中如果使用了“异物”这个术语,可能包括可溶于水的盐分和焊渣。这些异物用干法喷射清理、手工和动力工具清或火焰清理不可能从表面上完全清除,应采用湿法喷射清理。如果氧化皮、铁锈或油漆涂层能以腻子刮刀刮掉,则应看作附着不牢。
当然实际应用中有可能达不到相应的表面处理标准,这就需要采用专业的化工厂房防腐涂料,北京耐默公司的KN22化工厂房防腐涂料可以有效的解决结合强度差的问题。
