化工厂房彩钢瓦屋面翻新防腐施工方案

2018-12-16 11:32:48 点击：

一、用电动工具作简单打磨处理，让彩钢瓦表面特别是脊梁处及拐角处的浮尘、锈层及旧漆膜氧化皮尽可能脱落。

二、用高压水流冲洗彩钢瓦表面，同时务必用拖把拖拭，以保证彻底清除表面的浮尘及异物。清洗后的表面等到干燥后即可涂刷油漆。

三、涂刷1道KN22彩钢瓦带锈底漆

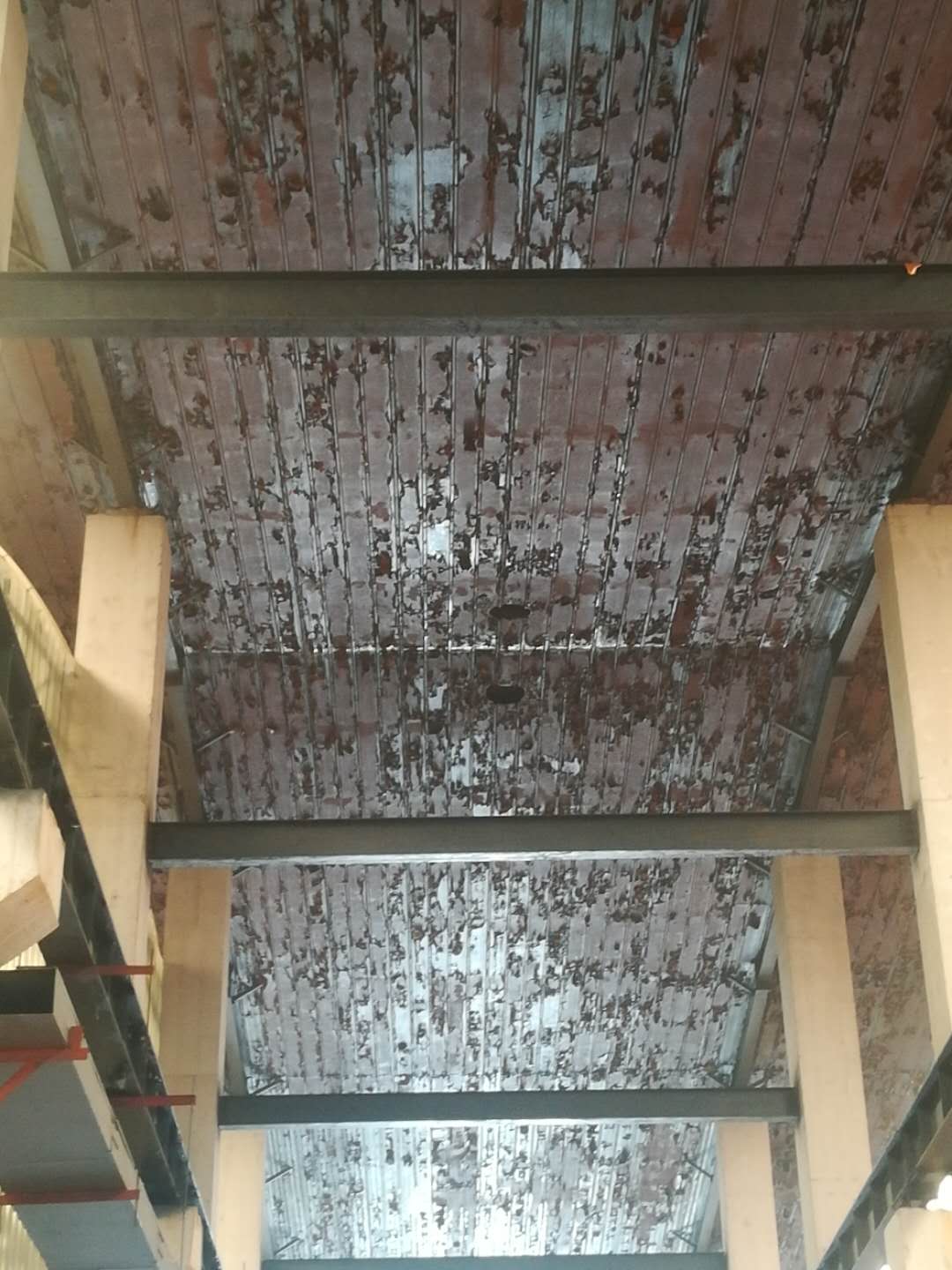

图（1）彩钢板厂房顶棚腐蚀严重

根据锈蚀程度，按照重锈重涂、轻锈轻涂、不锈不涂原则。涂刷部位的漆膜不能过厚或有成绺或聚滴现象。存有旧漆膜的区域经打磨、冲洗拖拭干净后不需涂刷此道底漆。使用方法见上海冠扬风采公司产品说明书。

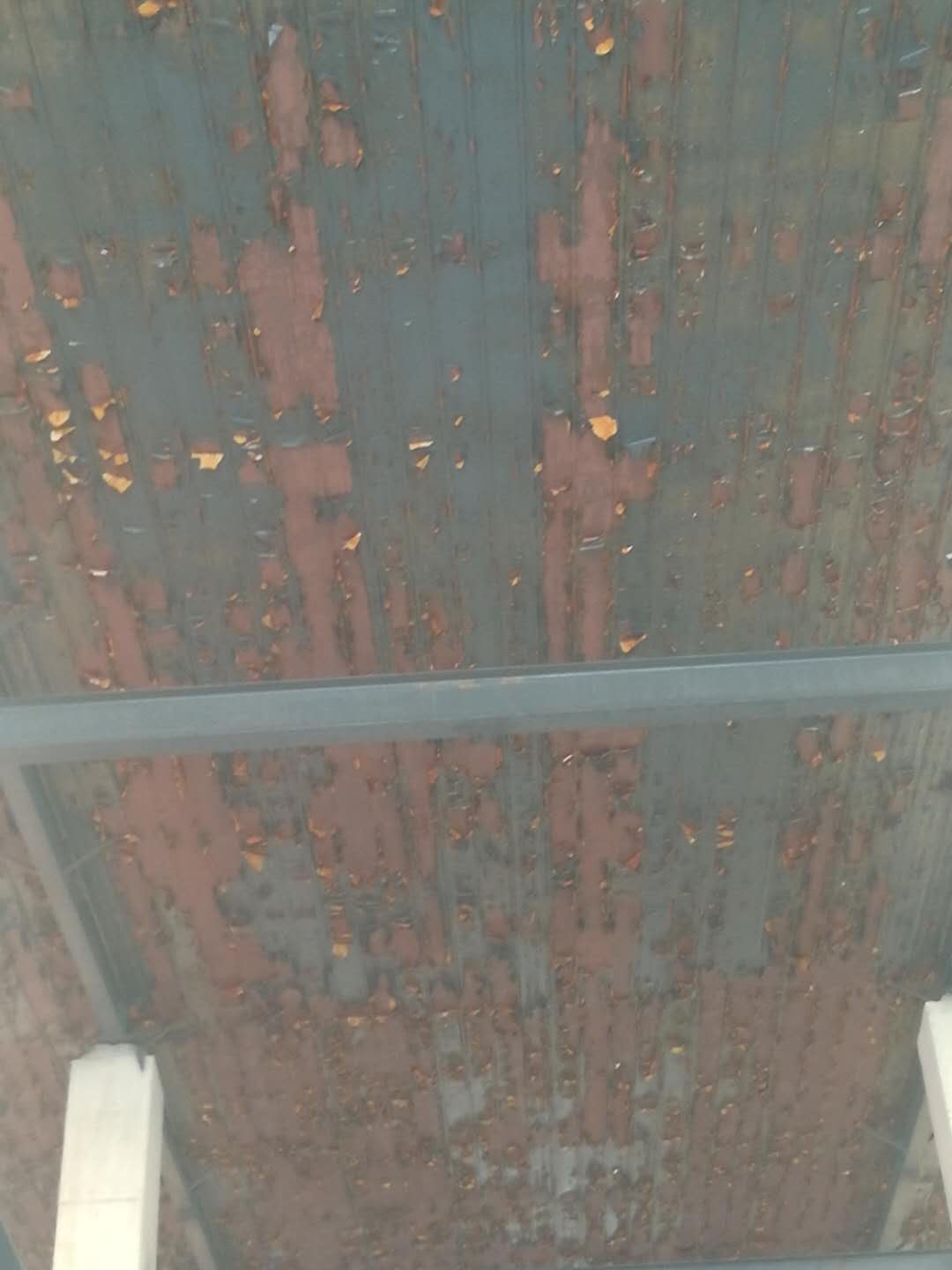

图（2）喷涂普通防腐漆使用时间仅为6个月

四、涂刷1道KN22彩钢瓦带锈底漆（油性）

1、配兑前需先将A组份漆料用可调速电动搅拌器搅拌均匀；

2、将A组份漆料与B组份固化剂严格按3:1的重量比比例配兑。现场需配备一台电子秤，请严格按比例进行配兑；

3、A、B组份配兑后再次搅拌均匀，然后静置固化反应15-20分钟后即可使用；

4、稀释剂用量约为配兑油漆总重量的15%-20%，不可按随意比例使用。切不可误把B组份固化剂当作稀释剂使用！

5、配兑好的油漆须在3-4小时内用完，否则会结胶失效；

6、施工环境温度范围在5℃-40℃，如果在-5℃-5℃要使用冬用型固化剂，-5℃以下不宜施工；环境相对湿度在80%以下；

7、如果涂刷此底漆2道或涂刷配套面漆，涂刷间隔建议在4-24小时之内，具体情况视施工环境温度对固化反应时间的影响而定。

五、涂刷2道单组份KN22彩钢瓦防腐面漆或双组份KN22彩钢瓦防腐面漆,KN22产品使用方法见上海冠扬风采公司产品说明书。

图（3）KN22防腐材料用于彩钢板防腐可达五年以上时间

六、☆重要说明

因市场竞争激烈，部分工程可慎重考虑选用以下两个方案之一，仅做参考！

1、表面清洗、干燥后采用涂刷1道KN22彩钢瓦带锈底漆涂刷1道单组份KN22彩钢瓦防腐面漆；

2、表面清洗、干燥后采用涂刷1道GY-2212彩钢瓦带锈底漆（油性和涂刷1道单组份KN22彩钢瓦防腐面漆。
