钢结构防腐涂料局部鼓泡、气泡过多原因和解决措施

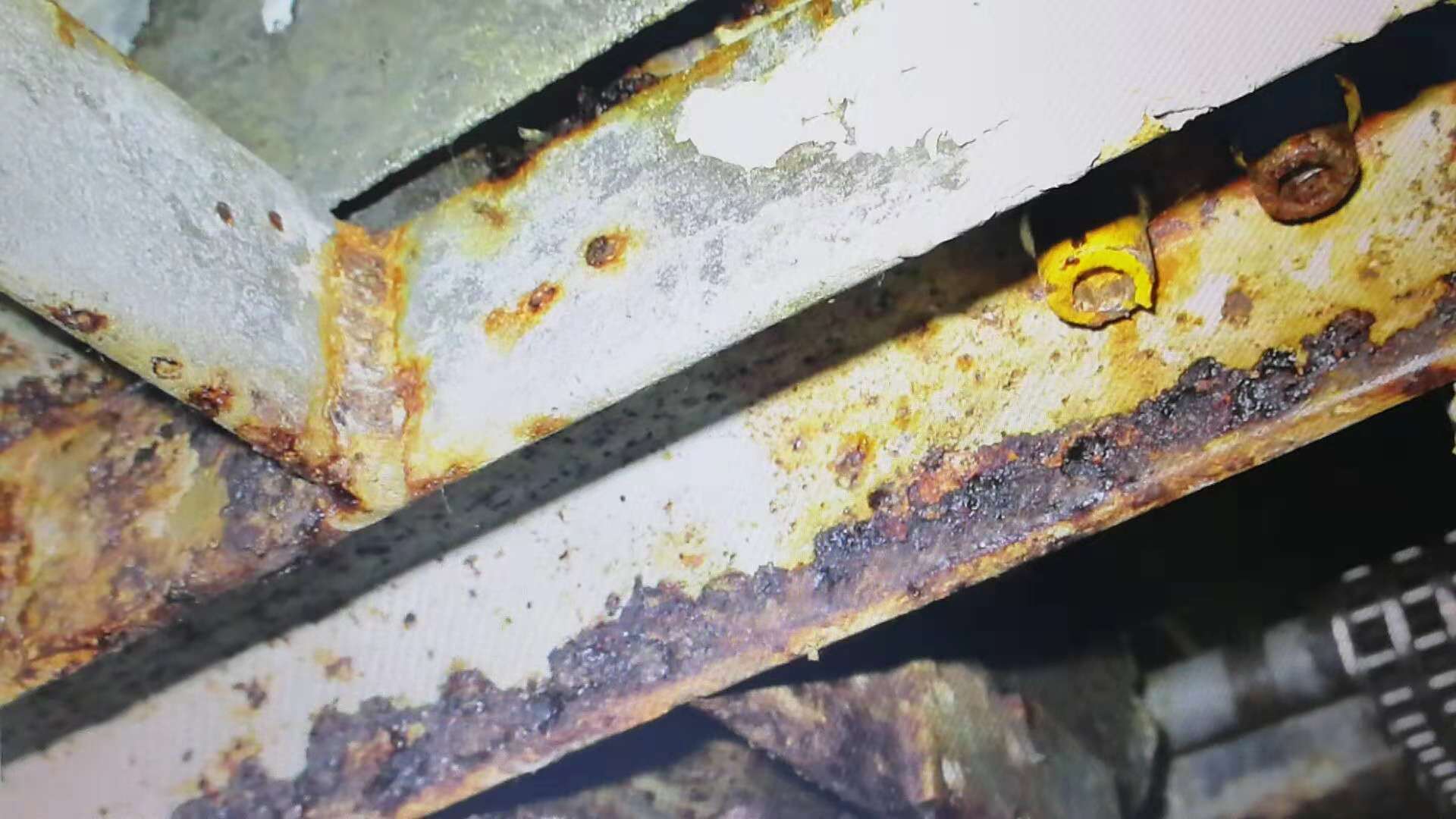

对UPR钢结构防腐涂料和VER钢结构防腐涂料的常温固化体系而言,蓝白水加进入后,迅速进行氧化还原反应,一定有气泡,只是多少不一。
如下表简要介绍了VER钢结构防腐涂料“内部因素”导致的气泡及解决措施。
如下表VER钢结构防腐涂料施工时“内部因素”导致的气泡及解决措施
“内部因素”的本质原因的分析 |
对应解决办法及策略 |
|
1 |
树脂本身黏度大,气泡难易逸出 |
(1)在不影响最终固化物力学性能和耐腐蚀性能前提下,要求供应商更换成或直接购买黏度合适的树脂; (2)如需要加苯乙烯稀料,一般需要控制在树脂量的5%以内; (3)千万不要动不动就以加苯乙烯稀料来解决UPR、VER黏度大施工困难的问题,加入过多苯乙烯,最终的FRP过脆,力学性能和耐腐蚀性能都受到严重影响(关于怎么去选择稀料?怎么加?什么时候该加?可加多少?什么时候不可加?这些问题请参见本书前面章节的介绍) |
2 |
UPR钢结构防腐涂料和VER钢结构防腐涂料消泡效果不足 |
绝大部分常规UPR和VER树脂产品,是不会提前添加好消泡剂(无疑会增加成本),但下游客户可以自行选择补加 |
3 |
钢结构防腐涂料促进剂、固化剂体系导致气泡过多 |
(1)更换蓝白水体系为BPO+DMA体系(该体系尽管没有太多气泡,但有诸多弊端,相比蓝白水体系,常温固化固化度不足,固化物易泛黄); (2)采用无泡固化剂,如OYCHEM® C238;采用无泡促进剂,如Nouryact 553S; (3)固化剂的双氧水含量太高导致的小气泡太多,难以消除,如为此原因,可改用双氧水含量稍低的MEKP牌号,如Butanox LPT |
- 上一篇:酸雾腐蚀及其控制 2019/12/6
- 下一篇:特种车辆罐车防腐工艺 2018/11/6
