KNM22盐雾防腐涂料耐中性盐雾试验

经试验证明KNM22盐雾防腐涂料，对中性盐雾的防腐性能优异，该涂料不仅耐腐蚀性强而且具有很好的耐磨合与耐高温性能，试验如下：

1、本实验选择符合标准规定的X80钢为基材试板，X80钢片尺寸为25×50×2mm，用280﹟、320﹟金相砂纸一次打磨，然后分别用丙酮和乙醇清洗试片表面，用冷风吹干，以待涂膜时使用。

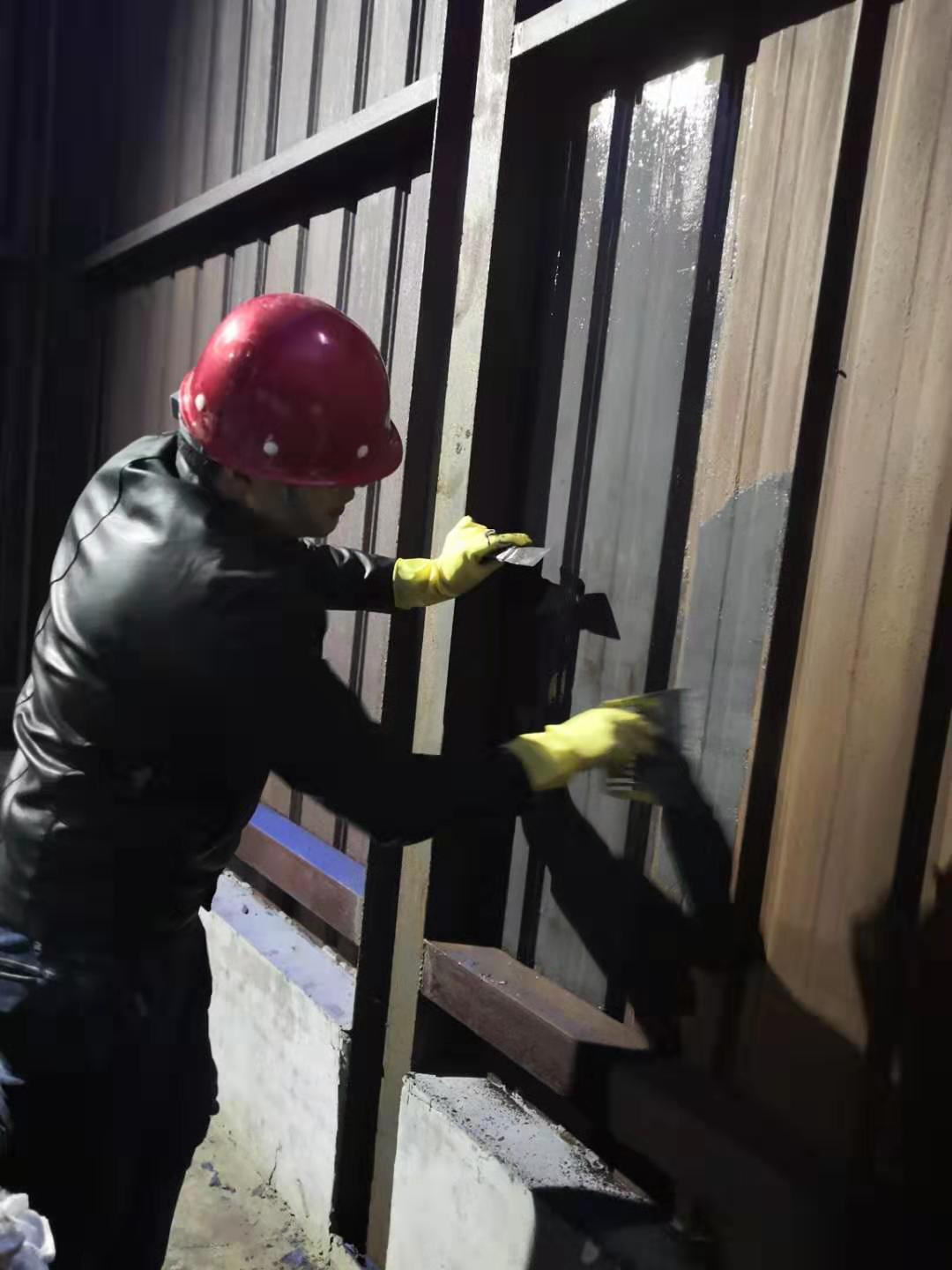

2、采用刷涂方式将KNM22涂于X80钢试件上，并在200℃环境下固化2h，即制得陶瓷涂层。

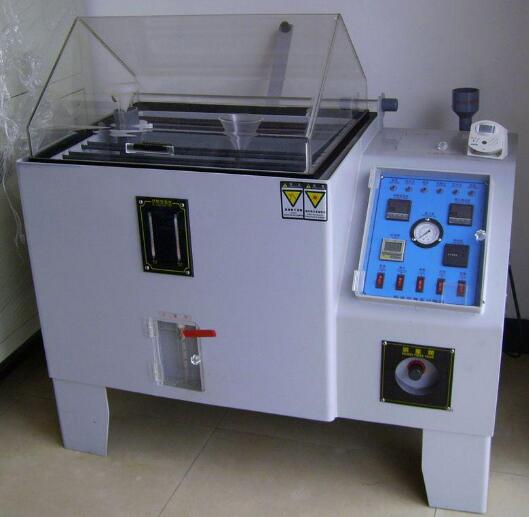

3、将涂层试样和空白试样置于FQY010盐水喷雾试验箱中，将按照GB/T1771-2007对涂层试样以及空白试样在35℃，5%wtNaCl条件下进行72h中性盐雾试验。实验结束后观察涂层和空白试样的表面形貌。

4、在温度120℃，压力4MPa条件下，将涂层试样和空白试样浸泡在含硫量为1.15mg/l模拟地层水中进行3d腐蚀。之后将试样取出用蜡固封，留出1m2工作面积，进行电化学极化曲线、交流阻抗测试。

试验结论：

1、经测试，涂层厚度为26μm时，显微硬度为637.5HV,附着力为一级，磨损量为0.0003g和抗冲击性为20cm，涂层试样具有良好的附着力和耐磨损性。

2、经过72h中性盐雾试验后，涂层的平均腐蚀速率为0.5721g/m2·h，涂层试样表面无气泡、生锈等现象，涂层保护下的金属基体完好，说明涂层的耐中性盐雾试验时间大于72h。

3、高温高压釜实验中涂层的电流密度为-4.296×10-7A/cm2，空白试样的电流密度为-1.824×10-4A/cm2，涂层试样的阻抗值大于空白试样的阻抗值。说明在高温下涂层试样的防腐效果仍可使用。

http://www.nainongsuan.com
